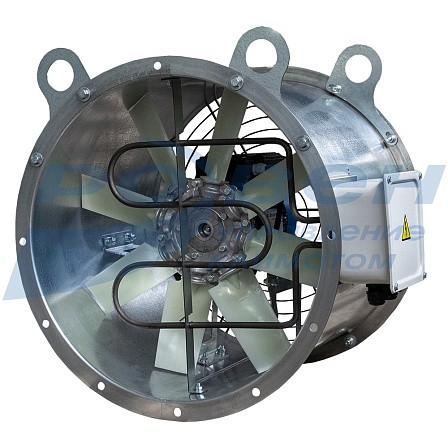

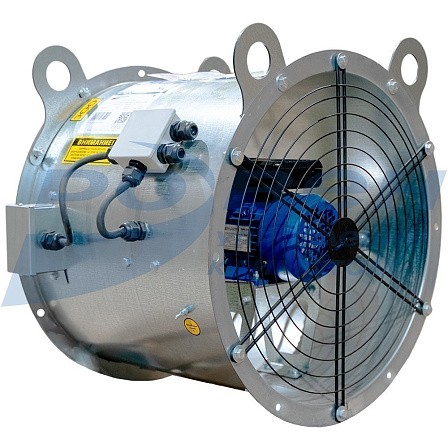

Разгонный осевой вентилятор РОСА-VGT

получить консультацию

СДЕЛАНО В РОВЕН

ТОВАР СЕРТИФИЦИРОВАН

Описание товара

Характеристики моделей

Купить

Разгонные вентиляторы РОСА-VGT предназначены для выравнивания температуры воздуха внутри овощехранилища, а также для предотвращения образования конденсата на потолке помещения. Данные вентиляторы специально приспособлены обеспечивать равномерную циркуляцию потоков воздуха в обширных помещениях.

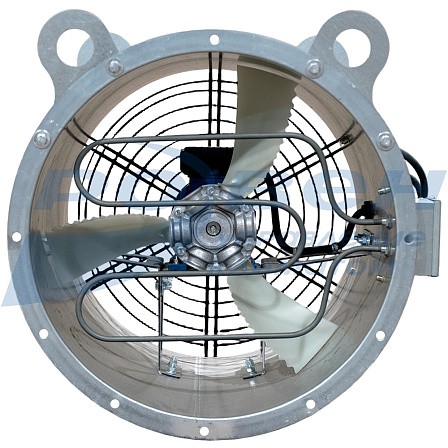

Дополнительно устанавливается защитная сетка со стороны электродвигателя и ТЭН 1,5 кВт.

Применяется двигатель - исполнение У2 IP55.

Пример использования вентиляторов

РОСА-VGT разгонные_пример использования.jpg

Разгонные вентиляторы РОСА-VGT.pdf

1,1 МБ Скачать

Технические характеристики

Наименование	Исп. корпуса	Электродвигатель				Электрический нагреватель (ТЭН)			Тип колеса	Производительность max, м³/ч	Масса, кг
		N, кВт	n, об/мин	Ток, А		Электрический нагреватель (ТЭН)
		N, кВт	n, об/мин	при 220 В	при 380 В	Мощность, кВт	Напряжение, В	Ток, А
РОСА-VGT/10L-GM/MW*-5,0-О-R3L/5,0/PAG/14-А/0,37/1500/220-380/1-У2	1	0,37	1500	-	1,12	-	-	-	R3L	8000	24
РОСА-VGT/10L-GM/MW*-5,0-О-OW22L/5,0/PAG/534-A/0,37/1500/220-380/1-У2	1			-	1,12	-	-	-	OW22L	9000	24
РОСА-VGT/10L-GM/MW*-5,0-О-R3L/5,0/PAG/14-А/0,37/1500/220/1-У2	1			2,8	-	-	-	-	R3L	8000	29
РОСА-VGT/10L-GM/MW*-5,0-О-OW22L/5,0/PAG/534-A/0,37/1500/220/1-У2	1			2,8	-	-	-	-	OW22L	9000	29
РОСА-VGT/10L-GM/H1,5/MW-5,0-О-R3L/5,0/PAG/14-А/0,37/1500/220/1-У2	2			2,8	-	1,5	220	6,8	R3L	8000	30
РОСА-VGT/10L-GM/H1,5/MW-5,0-О-OW22L/5,0/PAG/534-A/0,37/1500/220/1-У2	3			2,8	-	1,5	220	6,8	OW22L	9000	30
РОСА-VGT/10L-GM/H1,5/MW-5,0-О-OW22L/5,0/PAG/534-A/0,37/1500/220-380/1-У2	3			-	1,12	1,5	220	6,8	OW22L	9000	31
РОСА-VGT/10L-GM/MW*-5,6-О-R3L/5,6/PAG/38-А/0,37/1500/220-380/1-У2	1	0,37	1500	-	1,12	-	-	-	R3L	9200	27
РОСА-VGT/10L-GM/MW*-5,6-О-R3L/5,6/PAG/38-А/0,37/1500/220/1-У2	1			2,8	-	-	-	-			32
РОСА-VGT/10L-GM/H1,5/MW-5,6-О-R3L/5,6/PAG/38-А/0,37/1500/220/1-У2	2			2,8	-	1,5	220	6,8			33
РОСА-VGT/10L-GM/MW*-6,3-О-R3L/6,3/PAG/210-А/0,55/1500/220-380/1-У2	1	0,55	1500	-	1,57	-	-	-	R3L	14500	39
РОСА-VGT/10L-GM/MW*-6,3-О-R3L/6,3/PAG/210-А/0,55/1500/220/1-У2	1			3,95	-	-	-	-			44
РОСА-VGT/10L-GM/H1,5/MW-6,3-О-R3L/6,3/PAG/210-А/0,55/1500/220/1-У2	2			3,95	-	1,5	220	6,8			45

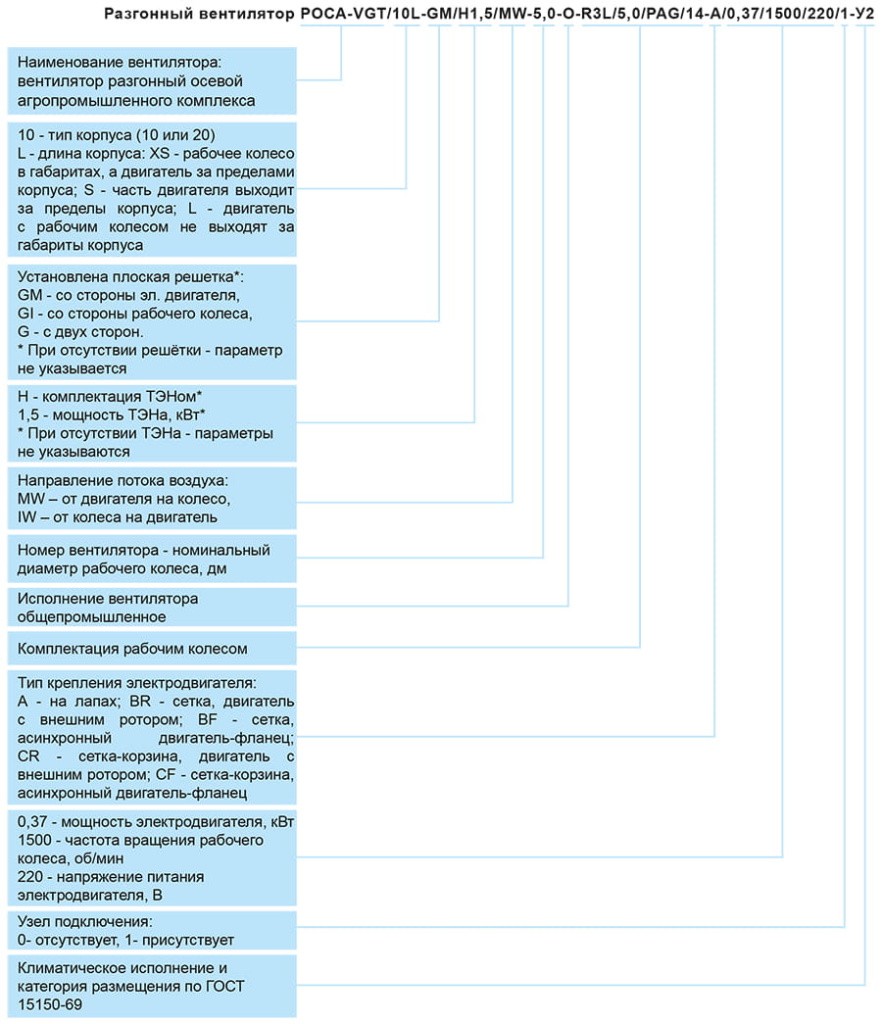

* GM - Установлена плоская решетка: GM - со стороны эл. двигателя, GI - со стороны рабочего колеса, G - c двух сторон.
При отсутствии решётки - параметр не указывается;
MW - направление потока воздуха: MW – от двигателя на колесо, IW – от колеса на двигатель.

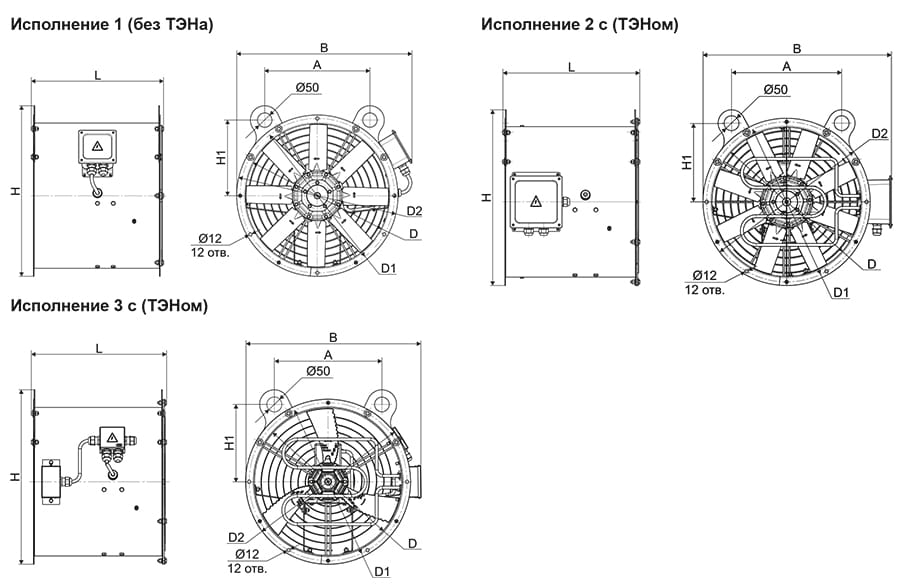

Габаритные и присоединительные размеры вентилятора РОСА-VGT/10

Разгонные вентиляторы РОСА-VGT чертеж.jpg

Наименование	Исполнение корпуса	A	B	D	D1	D2	H	H1	L
РОСА-VGT/10L-GM/MW*-5,0-О-R3L/5,0/PAG/14-А/0,37/1500/220-380/1-У2	1	365	609	500	536	560	592	263	460
РОСА-VGT/10L-GM/MW*-5,0-О-OW22L/5,0/PAG/534-A/0,37/1500/220-380/1-У2	1	365	609	500	536	560	592	263	390
РОСА-VGT/10L-GM/MW*-5,0-О-R3L/5,0/PAG/14-А/0,37/1500/220/1-У2	1	365	609	500	536	560	592	263	460
РОСА-VGT/10L-GM/MW*-5,0-О-OW22L/5,0/PAG/534-A/0,37/1500/220/1-У2	1	365	609	500	536	560	592	263	390
РОСА-VGT/10L-GM/H1,5/MW-5,0-О-R3L/5,0/PAG/14-А/0,37/1500/220/1-У2	2	365	631	500	536	560	592	263	460
РОСА-VGT/10L-GM/H1,5/MW-5,0-О-OW22L/5,0/PAG/534-A/0,37/1500/220/1-У2	3	365	590	500	536	560	592	263	450
РОСА-VGT/10L-GM/H1,5/MW-5,0-О-OW22L/5,0/PAG/534-A/0,37/1500/220-380/1-У2	3	365	590	500	536	560	592	263	450
РОСА-VGT/10L-GM/MW*-5,6-О-R3L/5,6/PAG/38-А/0,37/1500/220-380/1-У2	1	400	686	560	620	660	681	300	460
РОСА-VGT/10L-GM/MW*-5,6-О-R3L/5,6/PAG/38-А/0,37/1500/220/1-У2	1	400	686	560	620	660	681	300	460
РОСА-VGT/10L-GM/H1,5/MW-5,6-О-R3L/5,6/PAG/38-А/0,37/1500/220/1-У2	2	400	711	560	620	660	681	300	460
РОСА-VGT/10L-GM/MW*-6,3-О-R3L/6,3/PAG/210-А/0,55/1500/220-380/1-У2	1	436	752	630	690	730	746	330	460
РОСА-VGT/10L-GM/MW*-6,3-О-R3L/6,3/PAG/210-А/0,55/1500/220/1-У2	1	436	752	630	690	730	746	330	460
РОСА-VGT/10L-GM/H1,5/MW-6,3-О-R3L/6,3/PAG/210-А/0,55/1500/220/1-У2	2	436	781	630	690	730	746	330	460
