Смесительный узел серии СУ-R, СУ-F



Смесительные узлы СУ предназначены для подключения водяных теплообменников к источнику тепловой энергии и выполняют следующие функции:
	 - регулирование мощности теплообменника для поддержания заданной температуры воздуха, проходящего через него;
	 - управление параметрами теплоносителя для поддержания заданной температуры воды (незамерзающей смеси) в теплообменнике;
	 - обеспечивают циркуляцию теплоносителя через теплообменник, для предотвращения замораживания теплоносителя и поддержания заданных температурных параметров;
	 - отображение параметров температуры и давления теплоносителя.
Теплоноситель, протекающий через узел, не должен быть вязким, содержать твердых примесей, минеральных масел и агрессивных химических веществ, способствующих коррозии или химическому разложению меди, латуни, нержавеющей стали, цинка, пластмасс, резины, чугуна.
Максимально допустимые эксплуатационные параметры теплоносителя:
	 - максимально допустимая температура теплоносителя на входе: +110°С;
	 - максимально допустимое давление: 1 МПа;
	 - минимальное рабочее давление: 20 кПа.
	 Установка смесительных узлов допускается в отапливаемых помещениях с температурой от +5 °С до +40 °С и относительной влажностью не более 40 % при температуре +40 °С.
	 По отдельному заказу возможно изготовление комплекта гибких соединений (подводок) для облегчения монтажа смесительных узлов.

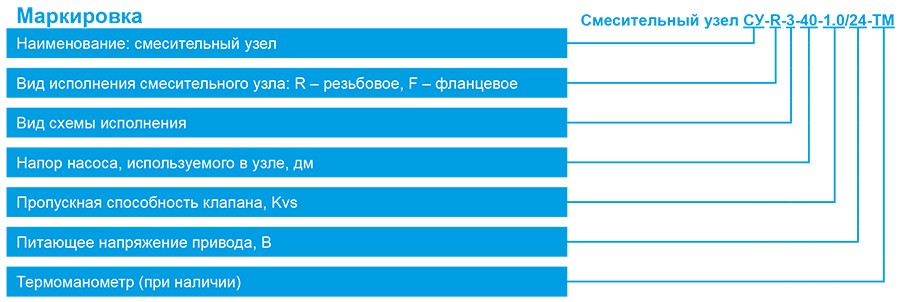

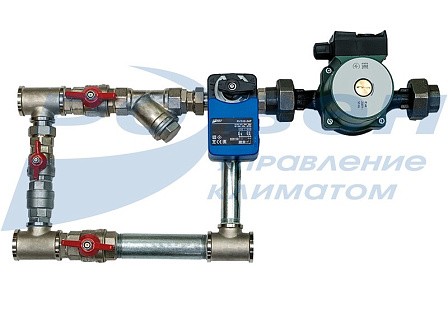

Смесительный узел с трехходовым регулирующим краном


	 Принцип работы основан на плавном закрытии или открытии трехходового регулирующего крана при сохранении постоянного расхода теплоносителя через теплообменник, но при этом изменяется температура в подающем трубопроводе за счет смешивания потоков обратного и подающего теплоносителя в трехходовом кране. Благодаря такому регулированию обеспечивается защита от замораживания теплоносителя и поддержание температуры воздуха после калорифера в системе вентиляции.
	 Посредством байпасной линии происходит разгрузка трехходового клапана по давлению, а также обеспечивается постоянство расхода в тепловой сети.

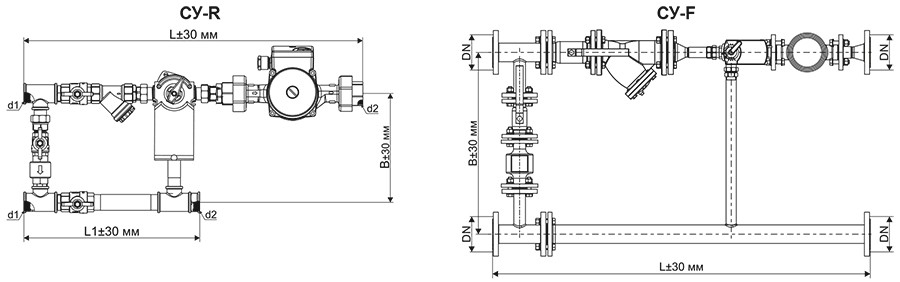

                            Габаритные размеры смесительных узлов

| Наименование | L, мм | L1, мм | B, мм | d1, дюймы | d2, дюймы | DN, мм | Масса, кг |
| СУ-R-3-40-1.0/24 | 530 | 285 | 180 | G 3/4 | G 1 | - | 6,7 |
| СУ-R-3-40-1.0/24 ТМ | 590 | 345 | 180 | G 3/4 | G 1 | - | 7 |
| СУ-R-3-40-1.6/24 | 530 | 285 | 180 | G 3/4 | G 1 | - | 6,7 |
| СУ-R-3-40-1.6/24 ТМ | 590 | 345 | 180 | G 3/4 | G 1 | - | 7 |
| СУ-R-3-40-2.5/24 | 530 | 285 | 180 | G 3/4 | G 1 | - | 6,7 |
| СУ-R-3-40-2.5/24 ТМ | 590 | 345 | 180 | G 3/4 | G 1 | - | 7 |
| СУ-R-3-40-4.0/24 | 530 | 285 | 180 | G 3/4 | G 1 | - | 6,7 |
| СУ-R-3-40-4.0/24 ТМ | 590 | 345 | 180 | G 3/4 | G 1 | - | 7 |
| СУ-R-3-60-4.0/24 | 530 | 285 | 180 | G 3/4 | G 1 | - | 6,7 |
| СУ-R-3-60-4.0/24 ТМ | 590 | 345 | 180 | G 3/4 | G 1 | - | 7 |
| СУ-R-3-60-6.3/24 | 580 | 320 | 200 | G 1 | G 1 | - | 8 |
| СУ-R-3-60-6.3/24 ТМ | 640 | 380 | 200 | G 1 | G 1 | - | 8,4 |
| СУ-R-3-80-6.3/24 | 580 | 320 | 200 | G 1 | G 1 | - | 9,7 |
| СУ-R-3-80-6.3/24 ТМ | 640 | 380 | 200 | G 1 | G 1 | - | 10,1 |
| СУ-R-3-80-10/24 | 660 | 380 | 245 | G1 1/4 | G1 1/4 | - | 13 |
| СУ-R-3-80-10/24 ТМ | 730 | 450 | 245 | G1 1/4 | G1 1/4 | - | 13,7 |
| СУ-R-3-80-16/24 | 660 | 380 | 245 | G1 1/4 | G1 1/4 | - | 13,7 |
| СУ-R-3-80-16/24 ТМ | 730 | 450 | 245 | G1 1/4 | G1 1/4 | - | 14,4 |
| СУ-R-3-80-25/24 | 660 | 400 | 290 | G1 1/4 | G1 1/4 | - | 14 |
| СУ-R-3-80-25/24 ТМ | 730 | 470 | 290 | G1 1/4 | G1 1/4 | - | 14,7 |
| СУ-F-3-120-40/24 | 1620,5 | - | 763 | - | - | 65 | 140 |
| СУ-F-3-120-40/24ТМ | 1620,5 | - | 763 | - | - | 65 | 140,4 |
| СУ-F-3-120-63/24 | 1694 | - | 763 | - | - | 65 | 152 |
| СУ-F-3-120-63/24 ТМ | 1694 | - | 763 | - | - | 65 | 152,4 |
Технические характеристики смесительных узлов
| Наименование | Пропускная способность крана, Kvs, м3/ч | Параметры насоса | Параметры управляющего привода | ||||
| Мощность макс, Вт | Напряжение питания, В | Ток макс, А | Напряжение питания, В | Мощность, Вт | Управляющий сигнал | ||
| СУ-R-3-40-1.0/24 | 1 | 72 | 220 | 0,31 | 24 AC/DC | 2 | 0-10В постоянного тока |
| СУ-R-3-40-1.0/24 ТМ | |||||||
| СУ-R-3-40-1.6/24 | 1,6 | ||||||
| СУ-R-3-40-1.6/24 ТМ | |||||||
| СУ-R-3-40-2.5/24 | 2,5 | ||||||
| СУ-R-3-40-2.5/24 ТМ | |||||||
| СУ-R-3-40-4.0/24 | 4 | ||||||
| СУ-R-3-40-4.0/24 ТМ | |||||||
| СУ-R-3-60-4.0/24 | 4 | 93 | 0,4 | ||||
| СУ-R-3-60-4.0/24 ТМ | |||||||
| СУ-R-3-60-6.3/24 | 6,3 | ||||||
| СУ-R-3-60-6.3/24 ТМ | |||||||
| СУ-R-3-80-6.3/24 | 6,3 | 270 | 1,2 | 5 | |||
| СУ-R-3-80-6.3/24 ТМ | |||||||
| СУ-R-3-80-10/24 | 10 | ||||||
| СУ-R-3-80-10/24 ТМ | |||||||
| СУ-R-3-80-16/24 | 16 | ||||||
| СУ-R-3-80-16/24 ТМ | |||||||
| СУ-R-3-80-25/24 | 25 | ||||||
| СУ-R-3-80-25/24 ТМ | |||||||
| СУ-F-3-120-40/24 | 40 | 700 | 380 | 1,3 | 10 | ||
| СУ-F-3-120-40/24 ТМ | |||||||
| СУ-F-3-120-63/24 | 63 | 1600 | 1,6 | ||||
| СУ-F-3-120-63/24 ТМ | |||||||

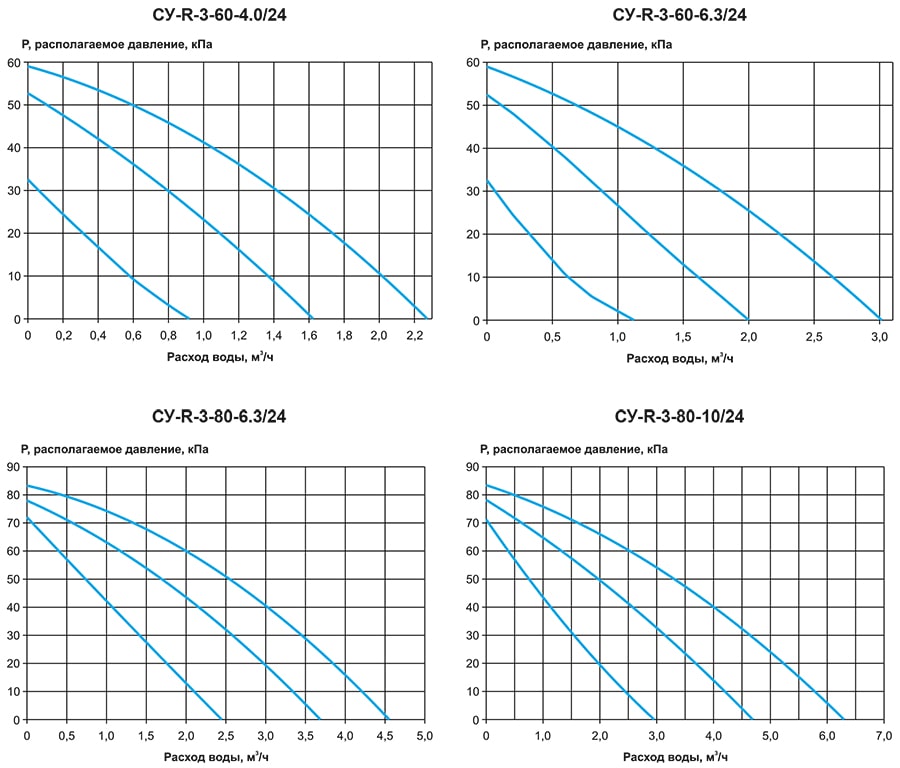

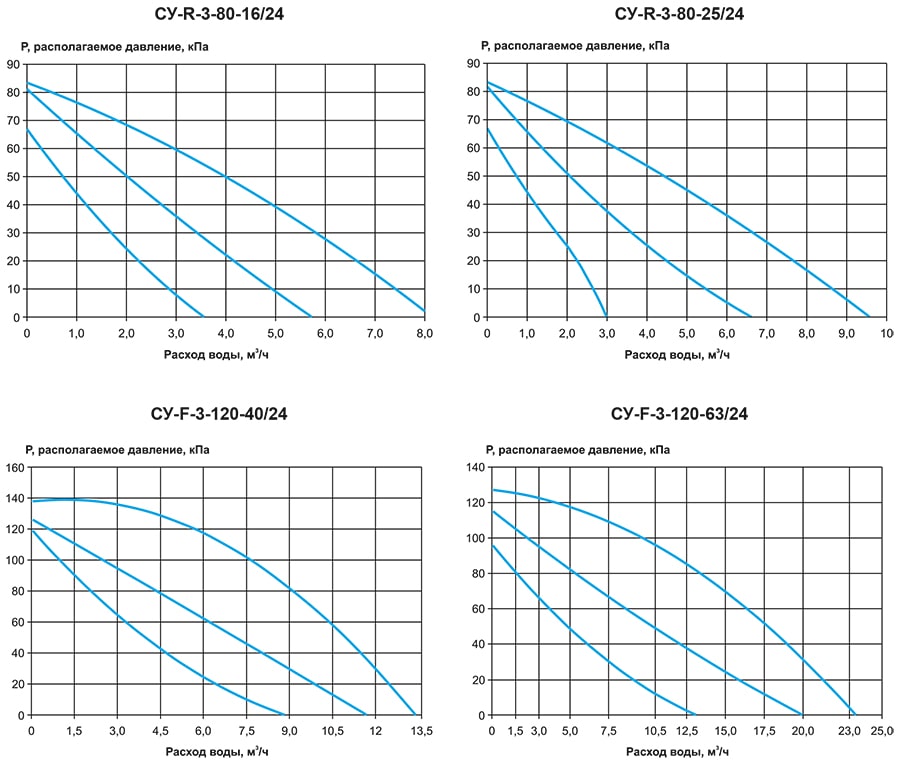

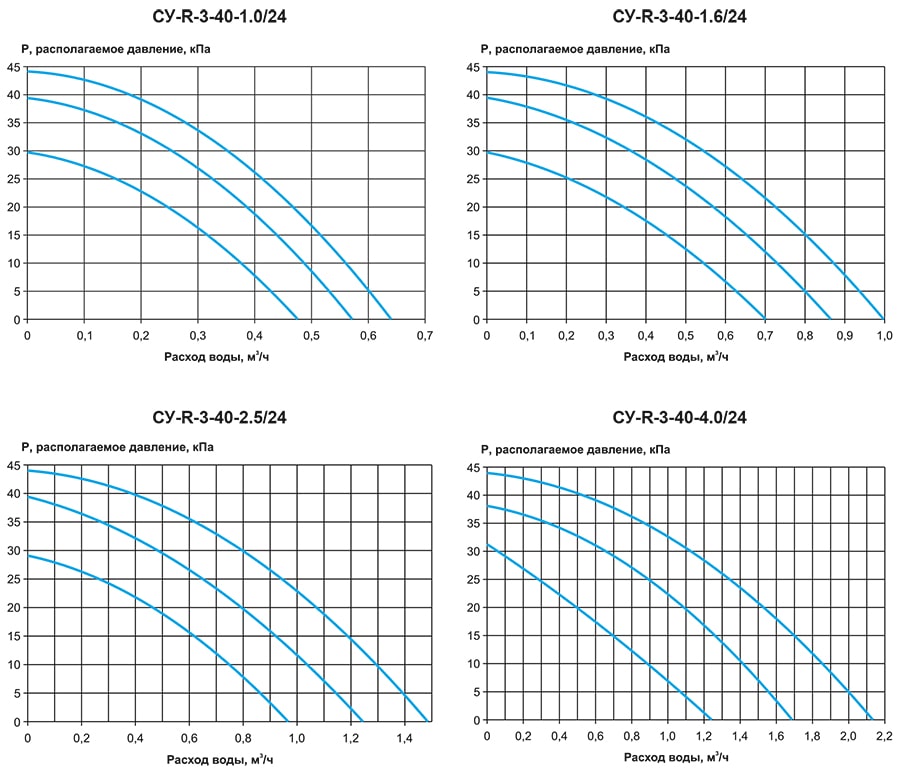

Характеристики смесительных узлов



Электрическая схема подключения


Пример подбора смесительных узлов
Для подбора смесительного узла нужно знать необходимый расход теплоносителя в м3/ч и суммарные потери давления в нагревателе в кПа, на основе этих данных по вышеприведенным графикам подбираем смесительный узел так, чтобы точка нагревателя (расход, давление) находилась ниже и левее одной или несколько линий графика смесительного узла, оптимально в зоне двух третьих характеристики, ближе к правому краю.

Пример подбора:

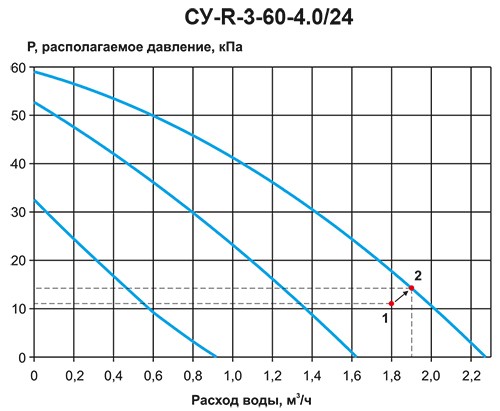

Допустим, после расчетов требуемый расход воды для трехрядного нагревателя TFT 600.350.3 равен 1,8 м3/ч, при этом расходе потери давления по воде для данного нагревателя составляют 11 кПа (точка 1 на графике СУ-R-3-60-4.0/24). Оптимально для рассматриваемого примера подойдет смесительный узел СУ-R-3-60-4.0/24, при этом, так как точка потерь в нагревателе (точка 1, см график) располагается выше графиков первой и второй скорости работы насоса смесительного узла, то реальная рабочая точка системы нагреватель-смесительный узел (без учета гидравлических потерь в соединительных элементах между смесительным узлом и нагревателем) примет положение (точка 2) и будет равна расходу ≈ 1,9 м3/ч, давлению ≈ 13кПа.
