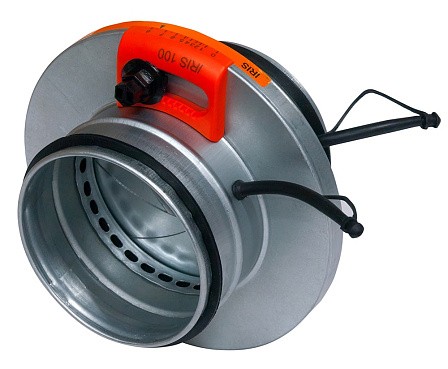

Клапан IRIS 125

Код: РВР00015419
Нет в наличии
Страна происхождения
КИТАЙ
Единица измерения
шт
Типоразмер
125
Вес (кг)
0.82
Высота (мм)
226
Длина (мм)
110
Ширина (мм)
188
3 119 ₽
Товар не доступен в вашем городе
Описание товара
Характеристики
Описание товара

Конструктивно клапаны представляют собой ирисовую диафрагму, установленную в корпусе с круглыми присоединительными патрубками. На корпусе клапана нанесена легко читаемая шкала настройки и установлены соединительные штуцеры для измерения падения давления на нем. Управление воздушными клапанами IRIS осуществляется вручную.

Клапаны сохраняют работоспособность и могут эксплуатироваться вне зависимости от пространственного положения их установки.

Корпус и регулирующие пластины клапанов изготавливаются из стального оцинкованного листа. Патрубки корпуса снабжены резиновыми уплотнениями, что обеспечивает герметичность соединения с воздуховодами.

Характеристики товара

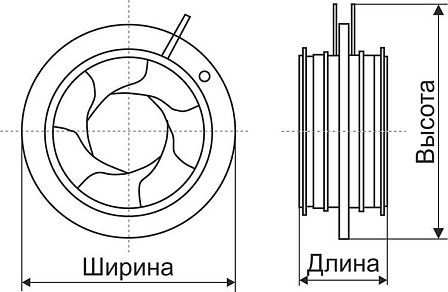

Габаритные и присоединительные размеры (мм)


Чертеж ирис.png


Модель

Ød

ØD

L

A

B

Масса, кг

IRIS 125

124

188

110

30

32

0,7




Аэродинамические характеристики


IRIS 125.jpg


Акустические характеристики


Октавный уровень звуковой мощности определяется по формуле: Lwoct= Lp10A+ Koct, где
Lwoct — октавный уровень звуковой мощности;
Lp10A — октавный уровень звукового давления, эквивалентный помещению 10 м2 (определяется по диаграмме);
Koct — поправочный коэффициент.


Модель

Поправочный коэффициент Кост, дБ

63

125

250

500

1000

2000

4000

8000

IRIS 125

17

17

13

7

1

-4

-6

-17
